一、概述

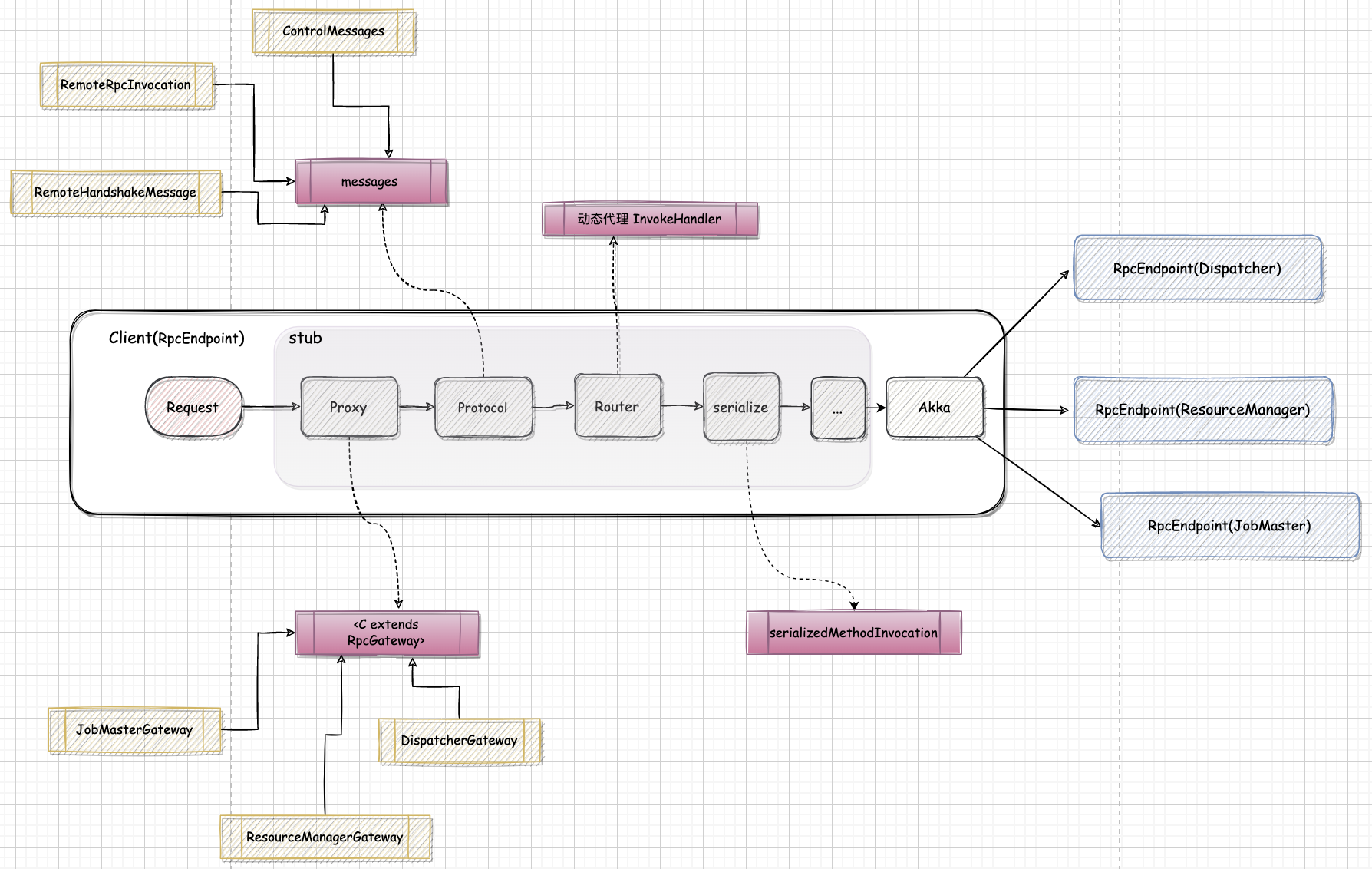

flink rpc client

二、请求程序

三、Stub 程序

3.1. 协议层

Flink rpc message 包定义了使用的协议类。

在 AkkaRpcActor 中主要创建了 RemoteHandshakeMessage(主要用于进行正式RPC通信之前的网络连接检测，保障 RPC 通信正常)、ControlMessages（用于控制 Akka系统，例如启动和停业Akka Actor等控制消息)等消息对应的处理器，此外还有集群运行时中 RPC 组件通信使用的 Message 类型。

3.2. 代理层

3.2.1. RpcGateway 实现

RpcGateway 又叫作远程调用网关，是对外提供可调用的接口，所有实现 RPC 的组件都实现了此接口。

JobMasterGateway 接口是 JobMaster 提供的对外服务接口
TaskExecutorGateway 是 TaskManager(其实现类是TaskExecutor)提供的对外服务接口
ResourceManagerGateway 是 ResourceManager 资源管理器提供的对外服务接口
DispatcherGateway 是 Flink 提供的作业提交接口。组件之间的通信行为都是通过 RpcGateway 进行交互的。

Fenced 消息专门用来解决集群脑裂问题，JobMaster、ResourceManager、DispatcherGateway 在高可用模式下，因为涉及 Leader 的选举，可能导致集群的脑裂问题，所以涉及选举的组件，都继承了 FencedRpcGateway。

3.2.2. 代理对象初始化

入口在 RpcService 的 connect(String address, Class clazz)方法。

获取 Actor 的引用 ActorRef

1	final CompletableFuture<ActorRef> actorRefFuture = resolveActorAddress(address);

发送握手消息

final CompletableFuture<HandshakeSuccessMessage> handshakeFuture = actorRefFuture.thenCompose(
  (ActorRef actorRef) -> FutureUtils.toJava(Patterns.ask(actorRef, new RemoteHandshakeMessage(clazz,
                                                                                              getVersion()),
				configuration.getTimeout().toMilliseconds()).<HandshakeSuccessMessage>mapTo(
    					ClassTag$.MODULE$.<HandshakeSuccessMessage>apply(HandshakeSuccessMessage.class
        )
  ))
);

通过反射机制异步创建代理对象并返回

return actorRefFuture.thenCombineAsync(handshakeFuture, (ActorRef actorRef, HandshakeSuccessMessage ignored) -> {
			InvocationHandler invocationHandler = invocationHandlerFactory.apply(actorRef);
			ClassLoader classLoader = getClass().getClassLoader();
			@SuppressWarnings("unchecked")
      C proxy = (C) Proxy.newProxyInstance(classLoader, new Class<?>[]{clazz}, invocationHandler);
			return proxy;
		}, actorSystem.dispatcher());
	}

3.3. 路由层

RpoServer 中提供的 RpcGateway 接口方法，最终都会通过 AkkaInvocationHandler() 方法进行代理实现。
AkkaInvocationHandler 中根据在本地执行还是远程执行将代理方法进行区分。在触发和执行指定方法之前，先判断当前方法的 DeclaringClass 是否为基本实现接口，如果是则直接调用 method.invoke() 方法执行本地代理；如果不是，则调用 invokeRpc(method, args) 方法触发远程 RPC 接口的触发。

public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
  Class<?> declaringClass = method.getDeclaringClass();
  Object result;
	// 本地执行
  if(declaringClass.equals(AkkaBasedEndpoint.class) || declaringClass.equals(Object.class) || declaringClass
     .equals(RpcGateway.class) || declaringClass.equals(StartStoppable.class) || declaringClass
     .equals(MainThreadExecutable.class) || declaringClass.equals(RpcServer.class)) {
    result = method.invoke(this, args);
  } else if(declaringClass.equals(FencedRpcGateway.class)) {
    // ...
  } else {
    // 远程 rpc 调用
    result = invokeRpc(method, args);
  }
  return result;
}

3.3.1. 本地执行

通常情况下，RpcEndpoint 实现类除了调用指定服务组件的 RpcGateway 接口(DispatcherGateway、JobMasterGateway…)之外，其余的 RpcGateway 接口基本上都是本地调用和执行的。本地接口主要有 AkkaBasedEndpoint、 RpcGateway、StartStoppable、MainThreadExecutable 和 RpcServer 等，这些接口方法都是通过 AkkaInvocationHandler 代理类通过动态代理的方法实现的。

例如 ResourceManager 组件需要执行定时代码块时，会调用 RpcEndpoint.scheduleRunAsync() 方法，最终调用 AkkaInvocationHandler.scheduleRunAsync() 方法执行定时线程服务。

3.3.2. 远程 RPC 调用

另外一种方法是远程调用，此时会在 AkkaInvocationHandler 中创建 RpcInvocatioMessage，并发送 RpcInvocationMessage 到指定地址的远端进程中，远端的 RpcEndpoint 会接收 RpcInvocatioMessage 并通过 Akka 进行反序列化，然后调用底层的动态代理类实现进程内部的方法调用。

AkkaInvocationHandler.invokeRpc()方法主要包含如下逻辑:

获取被调用的 RpcGateway 接口的 methodName、 parameterTypesparameterAnnotations 等参数信息，并基于这些参数调用 createRpcInvocationMessage() 方法创建 RpcInvocationMessage。

String methodName = method.getName();
Class<?>[] parameterTypes = method.getParameterTypes();
Annotation[][] parameterAnnotations = method.getParameterAnnotations();
Time futureTimeout = extractRpcTimeout(parameterAnnotations, args, timeout);
// 创建 RpcInvocation
final RpcInvocation rpcInvocation = createRpcInvocationMessage(methodName, parameterTypes, args);

RpcInvocation 结构中封装了RPC访问过程中使用到的关键信息，包括 MethodName、 ParameterType 以及 Args 等参数在 AkkaInvocationHandler.createRpcInvocationMessage() 方法中，AkkaInvocationHandler 首先判断 RpcEndpoint 是否为本地 Actor，然后根据 isLocal 是否为 True 将 RpcInvocation 分为 LocalRpcInvocation 和 RemoteRpcInvocation 两种类型。

其中 LocalRpcInvocation 消息不需要做序列化，例如集群运行时中 Dispatcher 和 ResourceManager 在同一个进程中，此时会创建LocalRpcInvocation。RemoteRpcInvocation 则需要进行序列化处理，以保证跨网络节点的数据能够正常传输，主要用于 TaskExecutor和ResourceManager 之间的 RPC 通信等。

判断被调用的方法返回值是否为 Void 类型，如果是则直接调用 tell(rpcInvocation) 方法

Akka 中的 tell()方法是没有返回值的

Class<?> returnType = method.getReturnType();
final Object result;
// 如果方法返回的是 Void 类型，则直接调用 tell(rpcInvocation) 方法
if (Objects.equals(returnType, Void.TYPE)) {
  tell(rpcInvocation);
  result = null;
}

如果被调用方法返回非 Void 类型，就会调用 ask(rpcInvocation, futureTimeout)方法创建 CompletableFuture，并判断 CompletableFuture 中的对象是否可以序列化，如果不能有效序列化则抛出异常。

// 否则调用 Ask，执行异步调用
CompletableFuture<?> resultFuture = ask(rpcInvocation, futureTimeout);
// 对返回的数据进行处理，反序列化处理成 Object 类型数据并返回
CompletableFuture<?> completableFuture = resultFuture.thenApply((Object o) -> {
  if (o instanceof SerializedValue) {
    try {
      return  ((SerializedValue<?>) o).deserializeValue(getClass().getClassLoader());
    } catch (IOException | ClassNotFoundException e) {
      throw new CompletionException("...");
    }
  }
});

判断方法返回的 returnType 是否和 CompletableFuture 类型一致，如果是则将返回的结果设置为 completableFuture，说明接口本身就是异步的，即返回值为 CompletableFuture
1
2
3
4
// 如果返回接口和方法的returnType一致，则直接返回
if (Objects.equals(returnType, CompletableFuture.class)) {
result = completableFuture;
}
如果 returnType 不为 CompletableFuture 类型，则调用 completableFuture.get() 方法同步获取返回结果
1
result = completableFuture.get(futureTimeout.getSize(), futureTimeout.getUnit());

3.4. 序列化层

Flink 远程 RemoteRpcInvocation 需要经过序列化

public  RemoteRpcInvocation(
	final String methodName,
	final Class<?>[] parameterTypes,
	final Object[] args) throws IOException {
	serializedMethodInvocation = new SerializedValue<>(new RemoteRpcInvocation.MethodInvocation(methodName, parameterTypes, args));
	methodInvocation = null;
}

四、传输层 Client

Akka 支持多种传输协议用于进程间的通信.单进程 Actor 系统默认协议是 akka:// 如果使用的远程或者集群,则通常会使用 akka.tcp:// 或者 akka.udp:// 在节点之间进行通信

五、总结

5.1. RPC调用流程

1. 通过客户端代理对象调用 RpcGateway 的方法会交由 invoke 方法执行。

2. invoke 将方法、参数信息封装为 RpcInvocation 对象，并通过 ActorRef 将消息发送给服务端 Actor。

如果执行的方法有返回值就使用Akka ask方式，否则以tell方式发送消息。通过连接的服务端的地址可以判断出服务端在远程还是本地。如果在远程，消息类型为RemoteRpcInvocation，实现了序列化接口，对象可序列化传输。(会判断methodName + parameterTypes + args序列化后的字节数是否超时指定的值，见参数akka.remote.netty.tcp.maximum-frame-size) 如果在本地，消息类型为LocalRpcInvocation。

3. 服务端Actor收到RpcInvocation消息，会从中获取到方法名、方法参数等相关信息，在主线程中通过反射的方式调用代理对象对应方法执行业务逻辑，如果方法有返回值，还会以tell方法告知客户端结果。

class AkkaInvocationHandler implements InvocationHandler, AkkaBasedEndpoint, RpcServer{
    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
        Class<?> declaringClass = method.getDeclaringClass();
        Object result;
      	// 非Rpc方法，直接本地执行。这个是服务端通过自己的代理对象RpcServer调用自己非Rpc方法时走的逻辑
        if (declaringClass.equals(AkkaBasedEndpoint.class)
                || declaringClass.equals(Object.class)
                || declaringClass.equals(RpcGateway.class)
                || declaringClass.equals(StartStoppable.class)
                || declaringClass.equals(MainThreadExecutable.class)
                || declaringClass.equals(RpcServer.class)) {
            result = method.invoke(this, args);
        } else if (declaringClass.equals(FencedRpcGateway.class)) { // 支持HA的见FencedAkkaInvocationHandler
            throw new UnsupportedOperationException(...);
        } else {
          	// RPC方法，指RpcGateway子接口中定义的方法
          	// 接口：ResourceManagerGateway、DispatcherGateway、JobMasterGateway、MetricQueryServiceGateway、TaskExecutorGateway
            result = invokeRpc(method, args);
        }

        return result;
    }
    private Object invokeRpc(Method method, Object[] args) throws Exception {
				...
        // 1) 封装消息
        final RpcInvocation rpcInvocation = createRpcInvocationMessage(methodName, parameterTypes, args);
        // 2) 借助akka发送消息，进行RPC调用
        Class<?> returnType = method.getReturnType();
        final Object result;
        if (Objects.equals(returnType, Void.TYPE)) {
          	// 无返回值，用akka tell模式
            tell(rpcInvocation);
            result = null;
        } else {
						...
            // 有返回值，用akka ask模式
            final CompletableFuture<?> resultFuture = ask(rpcInvocation, futureTimeout);
						...
        }
        return result;
    }

}
