一、概述

二、TaskSetManager

DAGScheduler 将 Stage 打包到 TaskSet 交给 TaskScheduler, TaskSet 调度池中对 Task 进行调度管理的基本单位, TaskScheduler 会将 TaskSet 封装为 TaskSetManager, 负责监控管理同一个 Stage 中的 Tasks, TaskScheduler 就是以 TaskSetManager 为单元来调度任务。

TaskSetManager 负责监控管理同一个 Stage 中的 Tasks，TaskScheduler 会先把 DAGScheduler 给过来的 TaskSet 封装成 TaskSetManager 放到任务队列里，然后再按照指定的调度策略在调度队列中选择 TaskSetManager

引用本站文章

Spark-源码学习-SparkCore-调度机制-任务调度-Task 调度-TaskSetManager

Joker

三、任务调度器 TaskScheduler

Spark Task 的调度是由 TaskScheduler 来完成，TaskScheduler 是实现多种任务调度器的基础，不过当前 TaskSchedulerImpl 是唯一实现。

3.1. 结构

3.1.1. 属性

3.2. 初始化

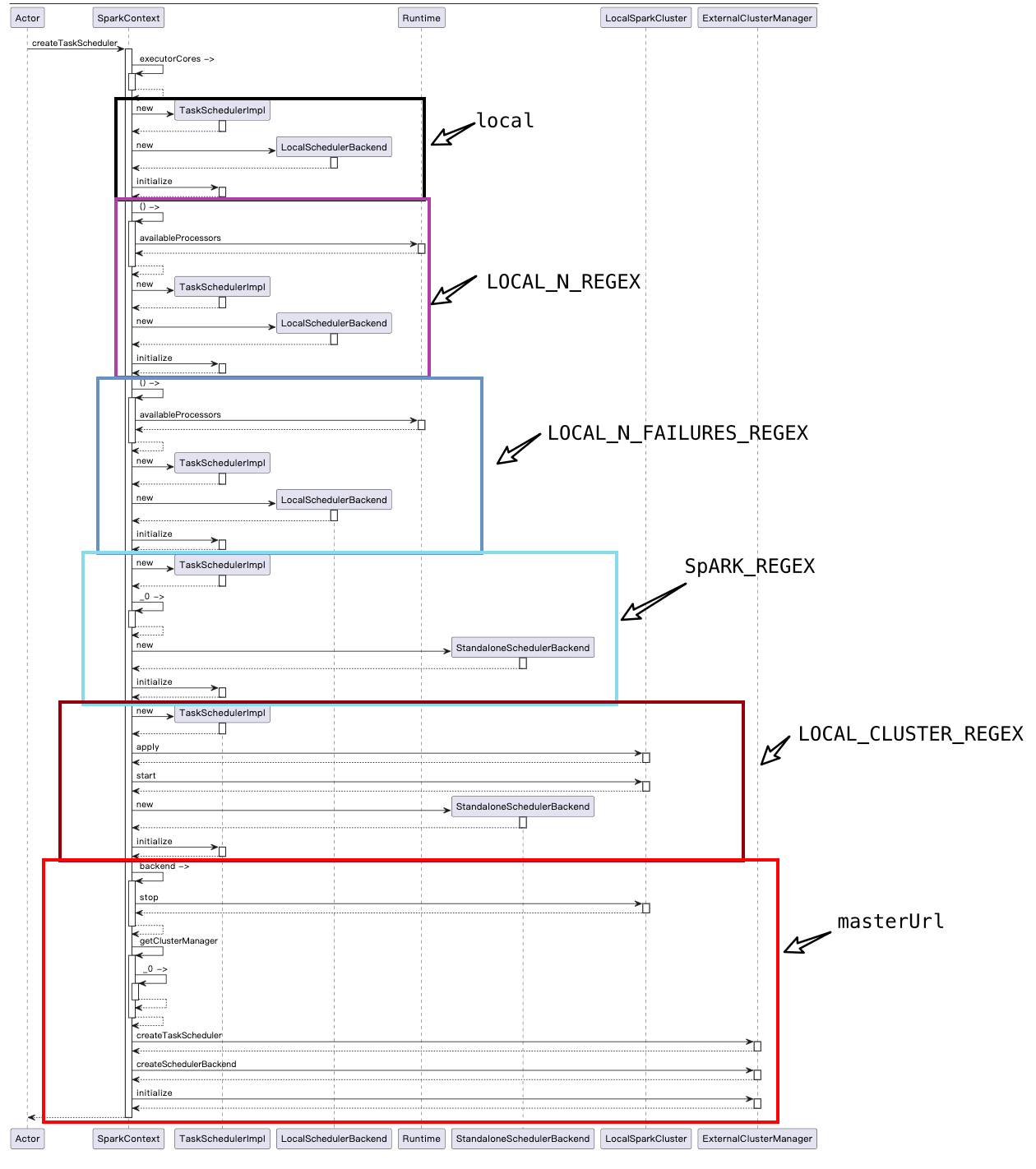

$SparkContext.createTaskScheduler()$ 会根据传入的 Master 的 URL 的规则判断集群的部署方式(或者说是资源管理方式)，比如是 Standalone、Mesos、YARN 或者是 Local 等。根据不同的部署方式，生成不同的 TaskScheduler 和 SchedulerBackend。

SchedulerBackend 是一个 trait，作用是分配当前可用的资源，具体就是向当前等待分配计算资源的 Task 分配计算资源(即 Executor)，并且在分配的 Executor 上启动 Task，完成计算的调度过程。它使用 $reviveOffers()$ 完成上述的任务调度。

以 Standalone 模式为例，创建过程如下:

初始化 SchedulerBackend

使用参数传递的 SchedulerBackend 设置 TaskSchedulerImpl 的 backend 属性 SchedulerBackend 是 TaskScheouler 的调度后端接口。TaskScheduler 给 Task 分配资源实际是通过 SchedulerBackend 来完成的, SchedulerBackend 给 Task 分配完资源后将与分配给 Task 的Executor 通信，并要求后者运行 Task。
创建根调度池

创建根调度池
创建调度池构建器
1. 根据调度模式，创建相应的调度池构建器。由于 SchedulingMode 默认为 FIFO, 所以创建的调度构建器默认为 FIFOSchedulableBuilder
2. 调用调度池构建器的 $buildPools()$ 方法构建调度池

3.2.1. 初始化 TaskSchedulerImpl

1	val scheduler = new TaskSchedulerImpl(sc)

3.2.2. 初始化 StandaloneSchedulerBackend

1 2	val masterUrls = sparkUrl.split(",").map("spark://" + _) val backend = new StandaloneSchedulerBackend(scheduler, sc, masterUrls)

3.2.3. initialize

响应资源调度请求，为 Task 分配具体的资源，输入是 Executor 列表，输出是 TaskDescription 二维数据，存储 Task ID、Executor ID 和 Task 执行环境依赖信息等。

1	scheduler.initialize(backend)

3.3. 启动

启动任务调度器是通过调用其 $start()$ 方法实现。

override def start(): Unit = {
  backend.start()

  if (!isLocal && conf.get(SPECULATION_ENABLED)) {
    speculationScheduler.scheduleWithFixedDelay(
      () => Utils.tryOrStopSparkContext(sc) { checkSpeculatableTasks() },
      SPECULATION_INTERVAL_MS, SPECULATION_INTERVAL_MS, TimeUnit.MILLISECONDS)
  }
}

3.3.1. 启动 SchedulerBackend

3.3.2. 设置检查可推断任务的定时器

**当应用不在 local 模式下，并且设置了推断执行(即 **spark.speculation 属性为 true), 那么设置一个执行间隔为 SPECULATION_INTERVAL_MS (默认为100ms) 的检查可推断任务的定时器。此定时器通过调用 checkSpeculatableTasks() 方法来检查可推断任务。

四、Task 提交

$TaskSchedulerImpl.submitTasks()$ 负责 Task 提交～

DAGScheduler 将 Stage 中各个分区的 Task 封装为 TaskSet 后，会将 TaskSet 交给 TaskSchedulerImpl 处理。TaskSchedulerImpl 的 $submitTasks()$ 方法是这一过程的入口

获取 TaskSet 中的所有 Task
调用 createTaskSetManager() 方法创建 TaskSetManager
在 taskSetsByStageIdAndAttempt() 中设置 TaskSet 关联的 Stage、 Stage 尝试及刚创建的 TaskSetManager 之间的三级映射
关系。
对当前 TaskSet 进行冲突检测, 即 taskSetsByStageldAndAttempt() 中不应该存在同属于当前 Stage, 但是 TaskSet 却不相同的情况。
调用调度池构建器的 addTaskSetManager() 方法, 将刚创建的 TaskSetManager 添加到调度池构建器的调度池中
如果当前应用程序不是 Local 模式并且 TaskSchedulerImpl 还没有接收到 Task, 那么设置一个定时器按照 STARVATION_TIMEOUT_MS 指定的时间间隔检查 TaskSchedulerImpl 的饥饿状况, 当 TaskSchedulerImpl 已经运行 Task 后, 取消此定时器
将 hasReceivedTask 设置为 true，以表示 TaskSchedulerImpl 已经接收到 Task
调用 SchedulerBackend 的 reviveoffers 方法给 Task 分配资源并运行 Task

4.1. 将 TaskSet 加入 TaskSetManager

4.1.1. 创建 TaskSetManager

4.2. 将 TaskSetManager 加入调度池

$SchedulableBuilder.addTaskSetManager()$～

4.2.1. 初始化调度池 Pool

TaskScheduler 支持两种调度策略，一种是 FIFO，也是默认的调度策略，另一种是 FAIR。这个调度过程实际上还是比较粗粒度的，是面向 TaskSetManager 的。调度方式如果是 FIFO，schedulableBuilder 的实现是 FIFOSchedulableBuilder; 调度方式如果是 FAIR，schedulableBuilder 的实现就是FairSchedulableBuilder。它们的创建方式如下:

def initialize(backend: SchedulerBackend): Unit = {
  this.backend = backend
  schedulableBuilder = {
    schedulingMode match {
      case SchedulingMode.FIFO => new FIFOSchedulableBuilder(rootPool)
      case SchedulingMode.FAIR => new FairSchedulableBuilder(rootPool, sc)
      case _ =>...
    }
  }
  schedulableBuilder.buildPools()
}

4.2.2. 将 TaskSetManager 加入调度池

4.3. 资源分配

$backend.reviveOffers()$

以 Local 模式下 SchedulerBackend 的实现 LocalSchedulerBackend 为例, LocalSchedulerBackend 的 receiveOffers() 方法实际向 LocalEndpoint 发送了 Reviveoffers 消息。LocalEndpoint 接收到 Reviveoffers 消息后。将调用 LocalEndpoint 自己的receiveOffers() 方法, 最终调用 TaskSchedulerImpl 的 resourceOffers() 方法给 Task 分配能源。

遍历 WorkerOffer 序列，对每一个 WorkerOffer 执行以下操作:
- 更新 Host 与 Executor 的各种映射关系
- 调用 TaskSchedulerImpl 的 executorAdded 方法向 DAGScheduler 的 DAGSchedulerEventProcessLoop 投递 ExecutorAdded事件
- 标记添加了新的 Executor(即将 newExecAvall 设置为 true)
- 更新 Host 与机架之间的关系。

  这里的 hostToExecutors 及 hostsByRack 是为了在资源分配时计算 Task 本地性时使用
对所有 Workeroffer 随机洗牌，避免将任务总是分配给同样一组 Worker
根据每个 Workeroffer 的可用的 CPU 核数创建同等尺寸的任务描述 (TaskDescription) 数组
将每个 Workeroffer 的可用的 CPU 核数统计到可用 CPU (availableCpus) 数组中
调用 rootPool 的 getSortedTaskSetQueue() 方法，对 rootPool 中的所有 TaskSetManager 按照调度算法排序
如果 newExecAvail 为 true, 调用每个 TaskSetManager 的 executorAdded 方法。此 executorAdded 方法实际调用了

computeValidLocalityLevels() 方法重新计算 TaskSet 的本地性
遍历 TaskSetManager，按照最大本地性的原则 (即从高本地性级别到低本地性级别）调用 resourceOfferSingleTaskSet() 方

法, 给单个 TaskSet 中的 Task 提供资源。如果在任何 TaskSet 所允许的本地性级别下, TaskSet 中没有任何一个任务获得了资

源, 那么将调用 TaskSetManager 的 abortlfCompletelyBlacklisted 方法, 放弃在黑名单中的Task。
返回生成的 TaskDescription 列表, 即已经获得了资源的任务列表。

resourceOfferSingleTaskSet() 方法将遍历 Workeroffer 序列, 对每一个 Workeroffer 执行以下操作:
- 获取 WorkerOffer 的 Executor 的身份标识
- 获取 WorkerOffer 的 Host
- 如果 Workeroffer 的可用的 CPU 核数大于等于 CPUS_PER_TASK, 则执行以下操作:
  - 调用 TaskSetManager 的 resourceoffer() 方法, 给符合条件的待处理 Task 创建 TaskDescription
  - 将 TaskDescription 添加到 tasks 数组。
  - 更新 Task 的身份标识与 TaskSet、Executor 的身份标识相关的缓存映射。
  - 由于给 Task 分配了 CPUS_PER_TASK 指定数量的 CPU 内核数, 因此 Workeroffer 的可用的 CPU 核数减去

    CPUS_PER_TASK

五、总结

代表 DAGScheduler 调用 TaskScheduler 的 submitTasks() 方法向 TaskScheduler 提交 TaskSet
代表 TaskScheduler 接收到 Taskset 后, 创建对此 TaskSet 进行管理的 TaskSetManeger, 并将此 TaskSetManager 通过调度池

构建器添加到根调度池中
代表 TaskScheduler 调用 SchedulerBackend 的 reviveOffers() 方法给 Task 提供资源
SchedulerBackend 向 RpcEndpoint 发送 ReviveOffers 消息
RpcEndpoint 将调用 TaskScheduler 的 resourceOffers() 方法给 Task 提供资源
TaskScheduler 调用根调度池的 getSortedTaskSetQueue() 方法对所有 TaskSetManager 按照调度算法进行排序后, 对

TaskScheduler 管理的 TaskSet 按服 “最大本地性” 的原则选择其中的 Task，最后为 Task 创建尝试执行信息、对 Task 进行序列化、生成 TaskDescription 等。
调用 Executor 的 launchTask() 方法运行 Task 尝试
